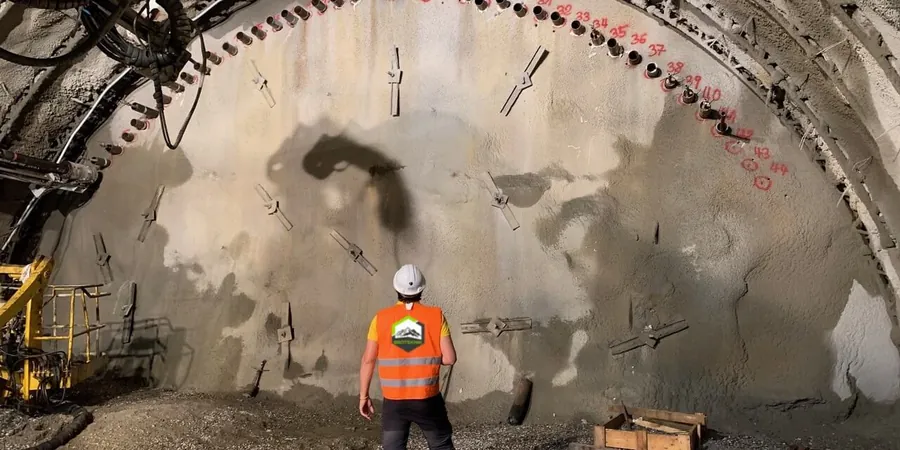

En Arica vemos con frecuencia que una excavación que parece estable durante la mañana puede mostrar deformaciones preocupantes al atardecer, sobre todo si el corte atraviesa el estrato de costra salina que caracteriza a gran parte del valle. El monitoreo geotécnico de excavaciones no es una inspección visual ocasional: es un sistema de instrumentos que registra desplazamientos, presiones de poro y vibraciones de manera continua. Trabajamos con inclinómetros, piezómetros y extensómetros de lectura automática, calibrados bajo la norma ASTM D7299. Como el subsuelo de Arica combina arenas eólicas, limos salinos y cenizas volcánicas redepositadas, la respuesta ante una excavación cambia entre el sector del Morro y las terrazas cercanas al río San José. Antes de abrir un frente de más de 4 metros conviene complementar con un estudio de SPT para establecer la compacidad real del depósito, y si el proyecto queda sobre suelo fino saturado es prudente evaluar el potencial de licuefacción dada la actividad sísmica regional.
Un desplazamiento de 2 mm en una pantalla de pilotes en Arica puede ser el primer aviso de un mecanismo de falla progresiva.
Metodología y alcance
Consideraciones locales
Comparar una excavación en el sector Chinchorro Norte con una en el casco antiguo cerca del Morro muestra dos escenarios de riesgo completamente distintos. En Chinchorro Norte los limos salinos saturados tienden a fluir lentamente hacia el corte, generando pérdida de suelo detrás de la entibación que solo el monitoreo geotécnico de excavaciones puede detectar antes de que aparezca una oquedad en superficie. En el casco antiguo, en cambio, el problema principal es la vibración transmitida a construcciones de adobe y albañilería simple cada vez que se compacta el relleno o se hinca una tablaestaca. El monitoreo incluye sismógrafos de vibración con límites PPV según DIN 4150-3 para proteger estructuras sensibles. El mayor peligro en Arica es subestimar el efecto de un sismo moderado durante la fase de excavación abierta: un evento de magnitud 5.5 con epicentro cercano a la costa puede invertir el gradiente hidráulico y colapsar el fondo si no hay piezómetros que confirmen la estabilidad de las presiones intersticiales.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normativa aplicable
NCh 2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, FHWA-NHI-05-094 - Soil Slope and Excavation Instrumentation, ASTM D7299-12 - Práctica estándar para verificación de inclinómetros, NCh 3171.Of2010 - Diseño estructural de obras de contención, DIN 4150-3 - Vibraciones en edificaciones (criterios PPV)
Servicios técnicos asociados
Monitoreo continuo con estación total robotizada
Instalamos prismas en la entibación, edificios vecinos y el fondo de excavación. Una estación total automática mide coordenadas cada 30 minutos y envía alertas por SMS si la deformación supera el umbral crítico. Aplicable en excavaciones urbanas de Arica donde hay menos de 2 m de distancia al muro medianero.
Instrumentación geotécnica de pozo profundo
Perforamos sondeos dedicados para instalar inclinómetros fijos, piezómetros multinivel y extensómetros magnéticos. El registro se centraliza en un datalogger con transmisión remota. Este esquema es obligatorio en excavaciones mayores a 6 m de profundidad según la normativa chilena y permite correlacionar la presión de poros con la deformación lateral en tiempo real.
Parámetros típicos
Preguntas frecuentes
¿En qué momento de la obra debo iniciar el monitoreo geotécnico de excavaciones en Arica?
El monitoreo debe comenzar antes de que la excavación alcance 2 metros de profundidad. Instalamos los puntos de referencia topográfica y los piezómetros basales con al menos 48 horas de anticipación al corte principal. En Arica, donde la napa freática puede estar muy superficial en sectores como el valle de Azapa, la lectura inicial del nivel de agua es crítica para calibrar los modelos de estabilidad.
¿Qué parámetros mide el monitoreo y cada cuánto se reportan?
Medimos desplazamiento lateral (inclinómetros), asentamiento superficial (nivelación geométrica o prisma robotizado), presión de poro (piezómetros) y vibración (sismógrafo triaxial). Durante la fase activa de excavación y entibado las lecturas se toman cada 4 horas; si algún canal supera el 70 % del umbral de alerta, la frecuencia sube a 15 minutos. El informe semanal incluye gráficos de evolución y comparación contra el modelo de elementos finitos de diseño.
¿Cuál es el costo referencial del servicio de monitoreo geotécnico de excavaciones?
El rango de inversión para un monitoreo geotécnico de excavaciones en Arica varía entre $372.000 y $1.229.000, dependiendo de la cantidad de instrumentos instalados, la profundidad de la excavación y la duración del contrato. Un proyecto típico de 4 meses con 3 inclinómetros y 2 piezómetros se ubica en la banda media de ese rango.
¿El monitoreo reemplaza el estudio de mecánica de suelos previo?
No. El monitoreo geotécnico de excavaciones es una herramienta de verificación y control durante la construcción, no sustituye la exploración geotécnica inicial. La campaña de SPT, calicatas y ensayos de laboratorio define los parámetros de diseño; el monitoreo confirma que el comportamiento real del terreno se mantiene dentro de las hipótesis asumidas y gatilla acciones correctivas si hay desviaciones.
