La aridez extrema del Desierto de Atacama marca el carácter geotécnico de Arica, con suelos que alternan arenas eólicas sueltas, costras salinas y depósitos aluviales compactos en los valles que descienden hacia el Pacífico. Esta combinación, sumada a la alta sismicidad registrada en la latitud -18.4785, exige sistemas de anclaje que respondan tanto a cargas estáticas de contención como a las demandas dinámicas impuestas por la NCh433.Of1996 Mod.2009. El diseño de anclajes activos y pasivos en esta ciudad no puede replicar soluciones del sur: la corrosión por cloruros en la franja litoral obliga a especificar protecciones anticorrosivas clase I según EN 1537, mientras que la presencia de horizontes cementados por sales demanda técnicas de perforación con entubación para evitar colapsos. Antes de definir la geometría del bulbo, es frecuente complementar la campaña con un ensayo de penetración SPT para verificar la compacidad de los estratos arenosos profundos y ajustar la longitud adherente.
La interacción bulbo-suelo en arenas salinas de Arica requiere verificar la adherencia a largo plazo considerando la posible alteración química de la lechada de cemento.
Metodología y alcance
Consideraciones locales
La NCh2369.Of2003 establece exigencias específicas para sistemas de anclaje en zonas sísmicas como la región de Arica y Parinacota, donde la aceleración efectiva máxima supera 0.40g según la microzonificación vigente. El riesgo principal en la zona no es solo el colapso por pérdida de capacidad portante del bulbo, sino la degradación progresiva de la armadura por picaduras en ambientes salinos, fenómeno agravado por la niebla costera o camanchaca que eleva la humedad relativa en sectores cercanos al Morro de Arica. Un anclaje sin protección catódica o sin vaina corrugada estanca puede perder sección resistente en menos de una década. Adicionalmente, la presencia de sulfatos en el agua capilar de los suelos del valle de Azapa obliga a utilizar cementos tipo HS en las lechadas de inyección para prevenir la formación de etringita expansiva que fisuraría la interfaz bulbo-terreno, anulando la transferencia de carga por fricción.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Video explicativo
Normativa aplicable
NCh2369.Of2003 Diseño sísmico de estructuras industriales, EN 1537:2013 Ejecución de anclajes, AASHTO LRFD Bridge Design Specifications (Sección 10, Fundaciones), FHWA-NHI-05-039 Ground Anchors and Anchored Systems, NCh433.Of1996 Mod.2009 Diseño sísmico de edificios
Servicios técnicos asociados
Anclajes Activos Pretensados
Sistemas con barra o torón tesados para contención de excavaciones profundas en el centro cívico de Arica, estabilización de taludes en el acceso al puerto y muros anclados en edificaciones de altura. Incluye diseño del bulbo adherente, definición de carga de bloqueo y protocolo de pruebas de aceptación según EN 1537.
Anclajes Pasivos Inyectados
Refuerzo del terreno mediante barras de acero corrugado inyectadas con lechada de cemento de alta resistencia, sin pretensado. Aplicación en estabilización de taludes permanentes en la Quebrada de Cardones y refuerzo de fundaciones superficiales en laderas con pendientes superiores al 15%.
Pruebas de Arrancamiento y Control
Ejecución de ensayos de tracción estándar y cíclica sobre anclajes de sacrificio para validar la capacidad última del bulbo en los distintos horizontes de suelo ariqueño. Se emplean gatos hidráulicos calibrados con registro digital continuo de desplazamiento y carga.
Protección Anticorrosiva para Ambiente Salino

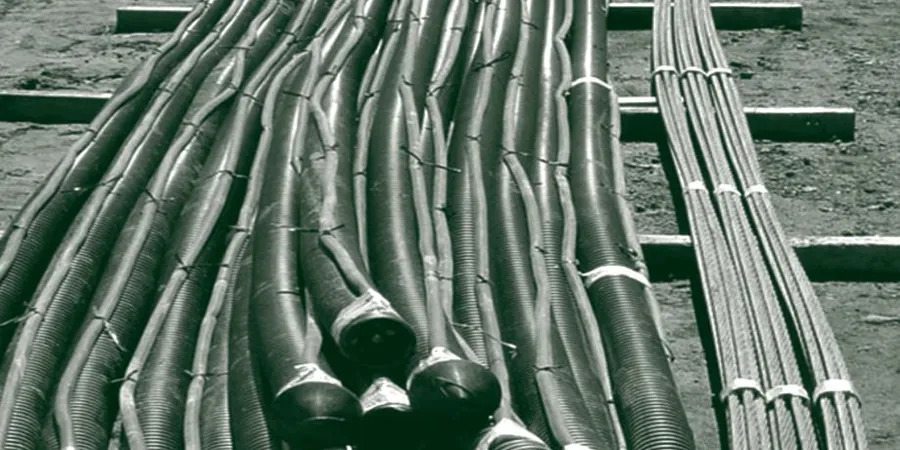

Especificación e inspección de sistemas de doble barrera (vaina corrugada + inyección de cemento) y protección catódica con ánodos de sacrificio en anclajes permanentes expuestos a la brisa marina y suelos con alto contenido de cloruros en la franja costera de Arica.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre un anclaje activo y uno pasivo para un muro de contención en Arica?
El anclaje activo se tesa inmediatamente después de la inyección, aplicando una carga controlada al terreno que limita las deformaciones del muro desde el inicio. Es la solución preferente en excavaciones junto a edificios existentes en el casco histórico de Arica, donde no se toleran desplazamientos. El anclaje pasivo, en cambio, solo entra en carga cuando el terreno se deforma lo suficiente para movilizar la resistencia del bulbo. Se utiliza en taludes naturales o cortes donde se admite cierto movimiento controlado. La selección depende del análisis de interacción suelo-estructura y de la sensibilidad de las estructuras vecinas.
¿Cómo influye la salinidad del suelo de Arica en la durabilidad de los anclajes?
La alta concentración de cloruros y sulfatos en los suelos de la terraza costera de Arica crea un ambiente agresivo para el acero de pretensado. La norma EN 1537 clasifica estos suelos como de agresividad alta, lo que obliga a implementar protección anticorrosiva Clase I. Esto implica una vaina de polietileno corrugada estanca sobre la barra, rellena de lechada de cemento en todo el tramo libre, y un tramo de bulbo también protegido con tubo corrugado si el riesgo es extremo. Adicionalmente, se especifica cemento resistente a sulfatos (tipo HS según NCh) para evitar el deterioro químico de la lechada que envuelve el acero.
¿Cuál es el rango de inversión estimado para el diseño e instalación de anclajes en Arica?
El costo varía significativamente según la longitud del anclaje, la carga de diseño y la complejidad del acceso. Para un proyecto típico en Arica, el rango referencial se sitúa entre $549.000 y $2.046.000, considerando la perforación en suelos arenosos con posible entubación, el suministro de acero de alta resistencia, la inyección con cemento especial resistente a sulfatos y los ensayos de aceptación obligatorios. Anclajes de mayor capacidad o con protección catódica adicional se sitúan en el extremo superior de este rango.
