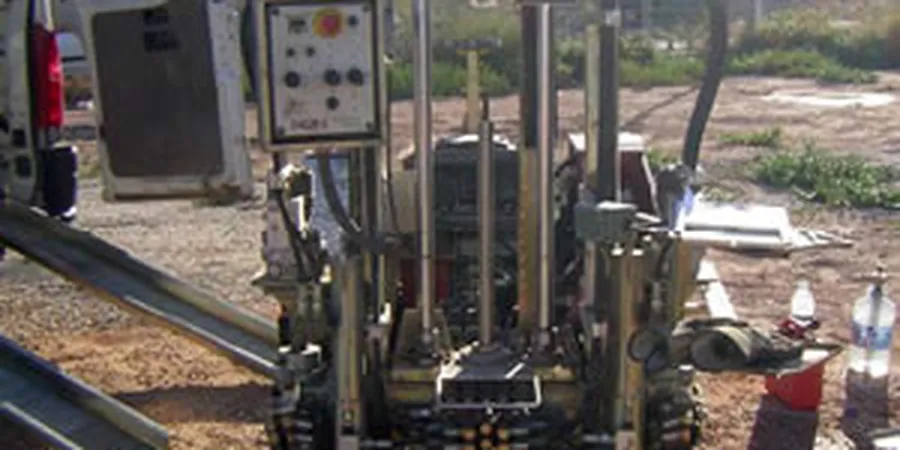

En el sector del casco histórico de Arica, cercano al Morro, el subsuelo suele mostrar una matriz arenosa densa con intercalaciones de gravas redondeadas; a pocos kilómetros hacia el valle de Azapa la estratigrafía cambia radicalmente, con paquetes limo-arcillosos de origen aluvial que retienen humedad. Esa dualidad geológica hace que un perfil discontinuo con ensayos aislados no alcance para tomar decisiones de cimentación. Por eso, cuando se requiere precisión en la variación vertical de la resistencia, recurrimos al ensayo CPT, que entrega un registro continuo de punta y fuste sin perder detalle en las transiciones. En suelos donde predominan cenizas volcánicas antiguas mezcladas con arenas limosas —comunes en las terrazas altas de Arica— la lectura de presión de poros durante el ensayo CPT permite anticipar zonas de baja resistencia no drenada antes de que la excavación las exponga. Complementamos esa información con un estudio de licuefacción cuando el proyecto se ubica en sectores con napa freática somera, o con sondajes SPT si además se necesita extraer muestras para clasificación visual en laboratorio.
Un perfil CPT bien ejecutado en Arica distingue la arena cementada del limo volcánico con menos de 2 cm de resolución vertical.
Metodología y alcance
Consideraciones locales
En la práctica local vemos que ignorar la presencia de lentes de ceniza volcánica saturada puede llevar a subestimar los asentamientos diferenciales, sobre todo en naves industriales con cargas estáticas importantes sobre losas. El ensayo CPT detecta esos lentes porque la presión de poros se dispara durante la penetración, señal inequívoca de un estrato de baja permeabilidad con tendencia al ablandamiento. Otro riesgo recurrente en Arica aparece cuando se asume que la arena costera es homogénea; en realidad, la cementación salina genera falsos rechazos si se usan criterios de correlación estándar sin ajuste local. Por eso trabajamos con calibraciones respaldadas por sondeos de verificación y ensayos de densidad por cono de arena en los primeros metros, para anclar las correlaciones a la realidad del terreno. Un perfil CPT mal interpretado puede llevar a recomendar una fundación profunda innecesaria o, peor aún, a aprobar una cota de apoyo que después presente deformaciones excesivas durante un sismo importante.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normativa aplicable
ASTM D5778-21: Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing of Soils, NCh433.Of1996 Mod.2009 + Decreto 61: Diseño sísmico de edificios — Clasificación sísmica del suelo, NCh1508: Geotecnia – Estudio de mecánica de suelos, Robertson & Cabal (2010): Guide to Cone Penetration Testing, 5th Edition, EN ISO 22476-1:2023: Geotechnical investigation and testing – Field testing – Part 1: Electrical cone and piezocone penetration test
Servicios técnicos asociados
Perfil CPT con piezocono sísmico (SCPTu)
Ejecución de ensayo CPTu con medición de presión de poros y módulo sísmico cada metro. Ideal para obtener Vs y clasificar el sitio sísmico en una sola pasada. Aplicable en terrazas aluviales y zonas de relleno controlado en Arica.
Correlación CPT-SPT con verificación de campo
Realizamos calicatas de inspección o sondeos SPT en puntos estratégicos para calibrar las correlaciones locales, ajustando el factor Nkt y el ratio de fricción a las formaciones típicas del área urbana y portuaria de Arica.
Parámetros típicos
Preguntas frecuentes
¿Hasta qué profundidad llega el ensayo CPT en los suelos de Arica?
Depende de la resistencia del terreno. En las arenas densas con cementación salina del borde costero solemos alcanzar entre 18 y 25 metros con el equipo de 20 t. En los limos del valle de Azapa, donde la resistencia de punta es menor, podemos superar los 30 metros sin problema. Si aparece un estrato de grava muy compacta, detenemos la penetración para no dañar el cono y registramos el rechazo.
¿El ensayo CPT reemplaza completamente una calicata o un sondaje?
No del todo. El CPT entrega un perfil continuo de resistencia y clasificación indirecta, pero no recupera muestras físicas. En Arica muchas veces combinamos CPT con una calicata en los primeros 3 metros para ver la estructura del suelo y validar la clasificación SBT, o con un sondaje SPT si el proyecto exige muestras para laboratorio.
¿Qué rango de precios manejan para un ensayo CPT en Arica?
El costo se ubica entre $88.000 y $121.000 por metro lineal de perfil CPTu, considerando la movilización del camión dentro del radio urbano de Arica, el informe con clasificación SBT, parámetros derivados y perfil gráfico continuo. La cifra final depende de la profundidad total y de si se requiere medición sísmica adicional (SCPTu).
¿Sirve el CPT para diseñar fundaciones de viviendas en las terrazas altas de Arica?
Sí, y es bastante útil. En las terrazas con ceniza volcánica, el CPT muestra con claridad la transición entre el material competente y los estratos blandos. Con esa información definimos la cota de fundación para zapatas o losas, y evitamos apoyar sobre lentes que podrían generar asentamientos diferenciales. Para viviendas de dos pisos es una alternativa rápida y con buena resolución.
