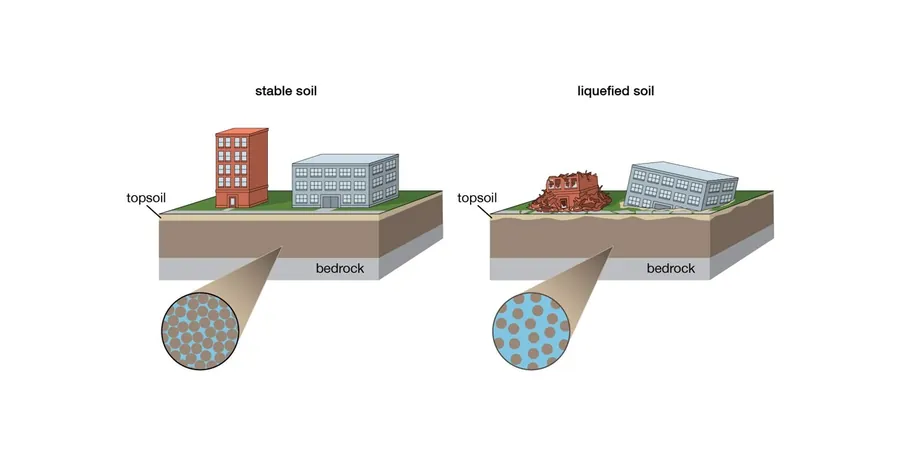

Las campañas de exploración geotécnica en terrenos costeros de Arica suelen desplegar el penetrómetro dinámico estándar, el SPT, como herramienta inicial para recuperar muestras alteradas y medir la resistencia a la penetración. Sin embargo, cuando los sondeos detectan arenas finas saturadas bajo el nivel freático, que en esta ciudad aparece a veces a menos de dos metros de profundidad, se activa un protocolo de evaluación más riguroso. El análisis de licuefacción de suelos examina la gradación, la densidad relativa y la presión de poros para determinar si un estrato puede perder su capacidad portante durante un sismo. En Arica, donde el evento de 2014 evidenció la vulnerabilidad de los suelos sedimentarios, este examen es imprescindible para cualquier estructura de mediana o gran altura. El procedimiento sigue los lineamientos del Seed-Idriss y se complementa con correcciones por sobrecarga y energía para ajustar el número de golpes a condiciones de campo reales. Conocer el factor de seguridad ante la licuefacción permite decidir si el terreno requiere mejoramiento con columnas de grava o un rediseño de la cimentación antes de avanzar con la obra.
En suelos arenosos saturados de Arica, un factor de seguridad menor a 1.1 exige intervenir el terreno antes de cimentar.
Metodología y alcance
- Corrección de N60 por energía del martillo y diámetro de perforación.
- Estimación de CSR (Cyclic Stress Ratio) y CRR (Cyclic Resistance Ratio).
- Cálculo del índice de potencial de licuefacción (LPI) y desplazamiento lateral.
- Mapa de zonas con riesgo alto, medio y bajo dentro del predio.
Consideraciones locales
Arica registró un sismo de magnitud 8.2 en abril de 2014 con epicentro frente a las costas de Pisagua, que generó asentamientos diferenciales y daños en infraestructura portuaria. La combinación de un nivel freático somero y depósitos de arena eólica y fluvial no consolidada eleva el riesgo de licuefacción en gran parte del sector urbano y del valle de Azapa. Ignorar el análisis de licuefacción de suelos en esta zona implica exponer la estructura a una pérdida súbita de capacidad portante, con asientos que pueden superar los 15 centímetros en segundos. Las consecuencias van desde la inclinación de edificios hasta la ruptura de colectores sanitarios y la inutilización de vías de evacuación. La normativa chilena exige incluir este estudio en los informes de mecánica de suelos para edificios de ocupación especial y puentes, y el Servicio Nacional de Geología y Minería ha cartografiado las áreas con mayor susceptibilidad, que incluyen el borde litoral y las terrazas fluviales bajas. El laboratorio acreditado bajo ISO 17025 entrega un informe con perfiles de factor de seguridad por metro, permitiendo al ingeniero estructural decidir entre una cimentación profunda con pilotes o un tratamiento de mejoramiento del terreno.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia1.co
Normativa aplicable
NCh433.Of1996 Mod.2012 – Diseño sísmico de edificios, ASTM D1586-18 – Standard Test Method for Standard Penetration Test (SPT), ASTM D5778-20 – Standard Test Method for Electronic Friction Cone and Piezocone Penetration Testing, NCEER Workshop (1997) – Summary Report on Liquefaction Resistance, ISO 17025:2017 – Competencia de laboratorios de ensayo
Servicios técnicos asociados
Evaluación de potencial de licuefacción con SPT
Determinamos la resistencia cíclica del suelo a partir del número de golpes corregido (N1)60cs. Aplicamos la metodología Seed-Idriss simplificada y las actualizaciones de Youd et al. (2001) para obtener el factor de seguridad por estrato. Incluye corrección por finos y estimación de asentamientos post-sísmicos mediante métodos semiempíricos.
Evaluación de licuefacción mediante CPT y medición de presión de poros
Utilizamos piezocono sísmico para registrar de forma continua la resistencia de punta, fricción lateral y presión de poros. El perfil continuo permite detectar lentes delgadas de arena suelta que el SPT podría pasar por alto. El análisis sigue el procedimiento de Robertson (2009) y Boulanger-Idriss (2014), entregando el Índice de Potencial de Licuefacción (LPI) y la severidad del fenómeno.
Parámetros típicos
Preguntas frecuentes
¿En qué zonas de Arica es obligatorio el análisis de licuefacción?
La NCh433 y la práctica ingenieril local exigen el análisis de licuefacción de suelos en terrenos con nivel freático a menos de diez metros de profundidad y presencia de arenas finas saturadas. En Arica, esto abarca gran parte del borde costero, el sector del puerto, las terrazas bajas del río San José y áreas del valle de Azapa con depósitos sedimentarios no consolidados.
¿Qué parámetros del suelo determinan la susceptibilidad a la licuefacción?
La granulometría, la densidad relativa, la presión de confinamiento y la historia sísmica del depósito son los factores principales. Arenas limpias o con pocos finos, mal gradadas y en estado suelto presentan la mayor susceptibilidad. El análisis mide el CSR (Cyclic Stress Ratio) inducido por el sismo y el CRR (Cyclic Resistance Ratio) del suelo para calcular el factor de seguridad.
¿Qué diferencia hay entre el análisis con SPT y con CPT?
El SPT recupera muestra alterada y permite una identificación visual del suelo, pero su lectura es discontinua y puede perturbar estratos delicados. El CPT entrega un perfil continuo de resistencia y presión de poros sin alterar la muestra, lo que lo hace más preciso para detectar lentes delgados de arena suelta. En Arica se recomienda CPT en proyectos críticos y SPT en etapas preliminares.
¿Cuál es el costo referencial de un estudio de licuefacción en Arica?
El análisis de licuefacción de suelos en Arica tiene un rango referencial de $1.022.000 a $1.964.000, dependiendo de la cantidad de sondeos, la profundidad investigada y si se emplea SPT o CPT. El valor incluye la campaña de terreno, los ensayos de laboratorio para clasificación y la modelación numérica con el informe final firmado por el ingeniero responsable. Ver más.
